Atuadores Pneumáticos

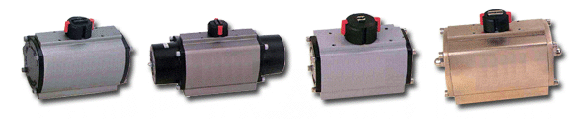

Atuadores Pneumáticos de Dupla Ação e Simples Ação

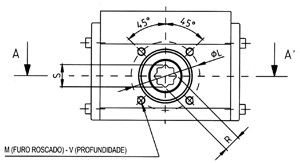

Modelo A B C D R ØF G I Peso Kg
ADA ASR
ADA / ASR 20 130 215 96 76 48 34 14 10 6 1.1/1.5
ADA / ASR 40 144 232 115 90 56 45 14 10 6 1.7/2.3
ADA / ASR 80 162 270 137 111 66 55 18 11 8 2.6 / 4
ADA / ASR 130 182 297 146 121 71 60 28 13 8 3.4 / 5.5
ADA / ASR 200 211 332 165 135 78 70 28 15 10 5.1 / 8.4
ADA / ASR 300 245 371 182 151 86 80 36 20 12 7.6 / 12.1
ADA / ASR 500 275 420 199 172 96 85 40 22 15 10.5 / 16.5
ADA / ASR 850 336 474 217 192 106 98 45 22 15 16 / 24
ADA / ASR 1200 420 578 249 212 116 114 60 22 15 26 / 38
ADA / ASR 1750 462 614 280 242 131 131 60 25 15 36.5 / 52
ADA / ASR 2500 374.3 568.3 387 356 177.5 180.5 60 25 15 64.7/97.9

Torque de Atuadores Dupla Ação em Nm


PRESÃO DO AR (bar) Modelo

2 3 4 5 5.5 6 7 8 9 10
ADA - 20 5.7 9.0 12.5 16.0 17.5 19.0 22.2 26.0 29.0 32.0
ADA - 40 11.6 17.6 24.4 31.0 35.0 38.4 45.0 52.0 58.3 65.0
ADA - 80 23.0 35.3 49.0 63.0 70.0 77.0 90.0 101.0 114.0 125.0
ADA - 130 38.0 58.0 77.0 96.0 105.0 115.0 136.0 157.0 175.0 195.0
ADA - 200 53.0 82.0 111.0 140.0 154.0 168.0 199.0 227.0 256.0 284.0
ADA - 300 82.0 130.0 182.0 231.0 256.0 281.0 327.0 370.0 416.0 462.0
ADA - 500 119.0 185.0 261.0 326.0 358.0 391.0 468.0 542.0 625.0 6944.0
ADA - 850 211.0 329.0 456.0 563.0 615.0 667.0 778.0 901.0 1013.0 1140.0
ADA - 1200 305.0 476.0 660.0 814.0 889.0 965.0 1126.0 1303.0 1466.0 1649.0
ADA - 1750 437.0 681.0 943.0 1164.0 1271.0 1379.0 1609.0 1862.0 2095.0 2357.0
ADA - 2500 972.0 1461.0 1962.0 2479.0 2693.0 2948.0 3440.0 3980.0

Torque de Atuadores Simples Ação em Nm

Tempo de Manobra Obtidos om Atuadores Funcionando em Vazio

PRESSÃO DE ALIMENTAÇÃO: 6 bar. Tempo: milisegundos. Molas 2-2-2
ADA 20 40 80 130 200 300 500 850 1200 1750 2500
Abertura em ms 45 80 110 150 180 300 400 800 1200 1800 1900
Fechamento em ms 45 80 110 150 220 400 500 900 1500 2000 2100
ASR 20 40 80 130 200 300 500 850 1200 1750 2500
Abertura em ms 115 200 275 325 500 700 900 2200 2300 2800 2950
Fechamento em ms 175 290 400 500 600 850 1100 2600 2800 3200 3150
